    HR系列電磁流量計由傳感器和轉換器兩部分構成。該產品基于法拉第電磁感應定律工作，用來測量導電液體的體積流量，是一種速度式儀表。根據顯示方式分類，該系列儀表可分為一體型、分體型兩種結構，其中分體型可定制IP68防護等級，可應用于水下測量。按照功能分類，電磁流量計可分為LDG遠傳型電磁流量計、LD智能一體化顯示型電磁流量計和LDZ智能低功耗型電磁流量計。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

    根據測量管徑不同，有管道式、插入式兩種安裝方式，以適應不同的安裝環境。

管道式（一體型）電磁流量計	管道式（分體型）電磁流量計	插入式電磁流量計

產品特點

    □ 測量不受流體密度、粘度、溫度、壓力、和電導率變化的影響。

    □ 管道型電磁流量計測量管內無阻流部件，無壓損，直管段要求降低。對漿液測量有獨特的適應性。

    □ 合理選用電極和襯里材料，即具有良好的耐腐蝕性和耐磨損性。

    □ 全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍寬。

    □ 超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性好。

    □ 用16位嵌入式微處理器，運算速度快，精度高，低頻矩形波勵磁，且勵磁頻率可編程設置，提高了流量測量的穩定性，功耗低。

    □ 采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。

    □ 在現場可根據用戶實際需要在線修改量程。

    □ 高清晰度背光LCD顯示，全中文菜單操作，適用方便，操作簡單，易學易懂。

    □ 具有RS485、RS232、Hart和Modbus Profibus-DP等數字通訊信號輸出（選配）。

    □ 具有自檢與自診斷功能。

    □ 小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）

    □ 內部具有三個計算器可分別顯示正向累積量反向累積量及差值積算量，內部設有掉電時鐘，可記錄16次掉電時間（選配）。

    □ 紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）。

    □ 插入式電磁流量計，安裝簡單，可不斷流，現場可帶壓開孔，具有絕對的安裝優勢與價格優勢。

工作原理

    電磁流量計根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流速成正比例，其值為：

    式中：  E－感應電勢；

            K－與磁場分布及軸向長度有關的系數；

            B－磁感應強度；

            V－導電液體平均流速；

            D－電極間距；（測量管內直徑）

    傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波等信號處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。

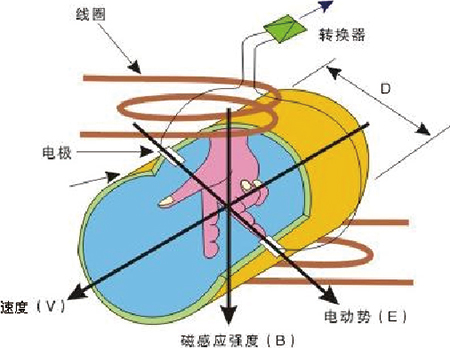

管道式電磁流量計測量原理圖

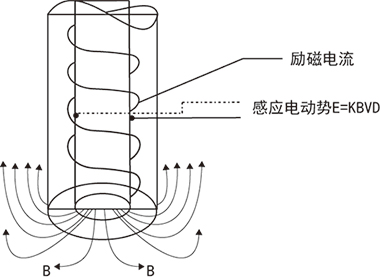

插入式電磁流量計測量原理圖

技術參數

    □被測介質：酸、堿、海水等具有強腐蝕性或含有雜質的一切導電液體

    □執行標準：電磁流量傳感器（JB/T9248-1999）

    □檢定規程：電磁流量計（JJG1033-2007）

    □儀表口徑及連接方式：

            簡易插入式：DN300～DN3000

            球閥插入式：DN300～DN3000

            管道式四氟襯里：DN10～DN600

            管道式橡膠襯里：DN40～DN2000

    □法蘭標準：

            常規標準：GB/T9113.1-2000

            國際管法蘭標準：如德標DIN、美標ANSI、日標JIS

            國內管法蘭標準：如化工部標準、機械部標準

    □精度等級：±0.5%R（管道式）；±1.0%R（管道式）；±2.5%R（插入式）

    □重復性：≤0.1%（管道式）；≤0.2%（管道式）；≤0.3%（插入式）

    □量程比：1:20

    □流速范圍：0.5～10m/s

    □檢定條件：

            檢定裝置：標準表法液體流量檢定裝置

            環境條件：環境溫度：20℃

            相對濕度：75%（管道式）；65%（插入式）

    □使用條件：

            介質溫度： 橡膠襯里（常溫型）-20℃～+60℃

                                 橡膠襯里（高溫型）-20℃～+90℃

                                 聚四氟乙烯襯里（常溫型）-30℃～+120℃

                                 聚四氟乙烯襯里（高溫型）-20℃～+160℃

           環境溫度：-25℃～+60℃

           相對濕度：5%～95%

    □測量范圍：

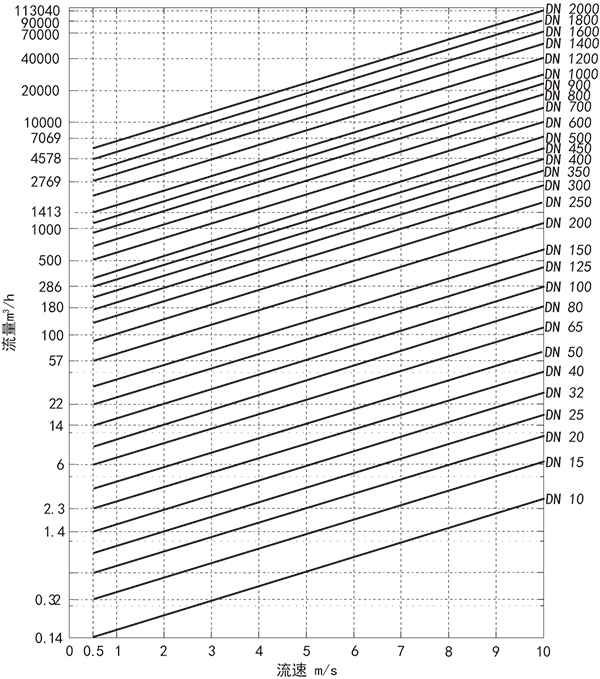

管道式電磁流量計口徑-流量-流速對照表

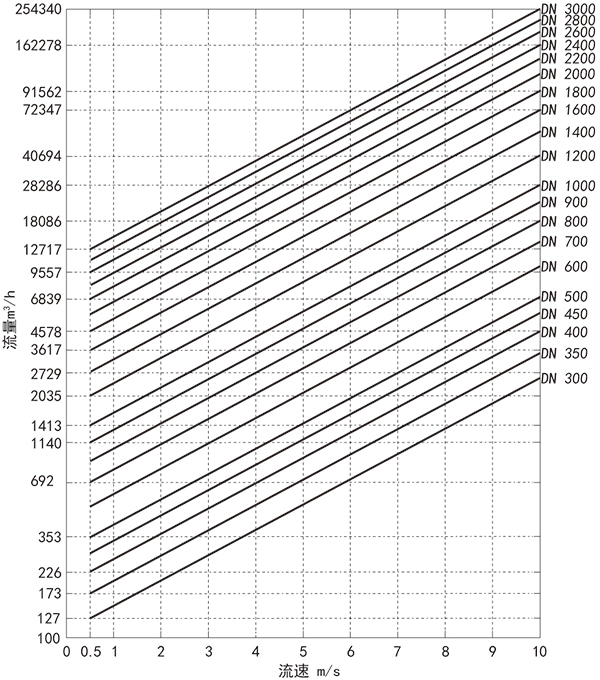

插入式電磁流量計口徑-流量-流速對照表



技術參數

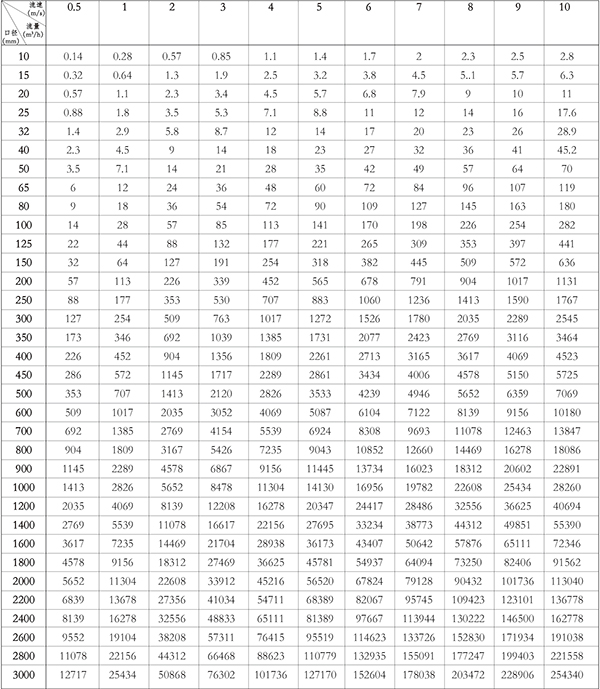

電磁流量計口徑-流量-流速對照表：

 產品材質

  表體材質：

  內襯材質：

  電極、接地環材質：

注：材質選型需要根據傳感器口徑、介質及溫度等實際要求而定。

 產品分類

   LDG遠傳型電磁流量計

    LDG遠傳型電磁流量計，轉換器單板結構設計，簡化安裝，增加儀表可靠性。無現場顯示，可實現數字頻率和數字脈沖的遠程傳輸，同時，可用手持操作器或HART手操器進行設置、調試、標定。產品性能、可靠性進一步提高。

□ 電源：交流AC 220V，電壓適用范圍：187～250V，45～63Hz

         直流DC 24V，電壓適用范圍： DC 16V～DC 36V

□ 功率：耗散功率＜5W（連接傳感器后）

□ 連接方式：方形殼體，殼體直接同傳感器法蘭連接

□ 傳感器配套要求：

     勵磁線圈電阻： 40～80Ω

     傳感器流量靈敏度：在1m/s流速下，產生60～120uV信號

□ 電流輸出負載電阻：4～20mA時，0～500Ω

           基本誤差：0.1%±10mA

□ 數字頻率輸出范圍：1～5000Hz

   輸出電氣隔離方式：光電隔離

   輸出電氣隔離電壓：＞1000V DC

□ 數字脈沖輸出范圍：0～100脈沖/秒

       輸出脈沖當量：0.001～1.000m³/cp， 0.001～1.000Ltr/cp

       輸出脈沖寬度：由軟件設置

       輸出電氣隔離：光電隔離

       輸出隔離電壓：＞1000V DC

       脈沖輸出驅動：場效應管輸出，DC 36V，100mA

  ■ LD智能顯示型電磁流量計

    LD智能顯示型電磁流量計，產品采用16位嵌入式微處理器，運算速度快精度高，測量穩定性高，功耗低，測量范圍寬。高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單。多種輸出電信號可選，多種通訊接口如RS485、RS232等可選。特別適合多種現場環境使用，能很好的與各種上位機良好通訊。

□ 信號輸出：4～20mA(負載0～750Ω)，脈沖/頻率，控制電平

□ 供電電源：AC220V，允差15%；或DC24V，紋波≤5%

□ 通訊輸出：RS 485（MODBUS協議，HART協議，Profibus-DP協議）

■ LDZ低功耗型電磁流量計

    LDZ低功耗型電磁流量計采用電池供電，持續工作可達三年以上。能與普通電磁流量計傳感器配套，精度高。可采用基站無線通訊網絡系統，在區域中心建立通訊基站，覆蓋半徑為1000米。也可以直接通過GPRS或CDMA手機通訊網絡完成數據通訊。

□ 通訊接口：無線通訊

□ 通訊協議：近距通訊（SRD），GPRS或CDMA

□ 輸出信號：單位體積脈沖

□ 報警檢測：流體空管檢測報警

             勵磁電流檢測報警

             電池容量檢測報警

□ 記錄內容：流量累計總量；32組事件記錄

□ 傳感器配套要求：

       勵磁線圈電阻：100～120Ω（兩個串聯）（建議使用）

       勵磁線圈電阻：30~50Ω（兩個串聯）

       傳感器流量信號強度：150~200uV(1m/s時)

□ 電池工作時間：

	DN3～150	DN200～350	DN400～600	DN700～1000
1/15Hz	40個月	32個月	30個月	26個月
1/30Hz	66個月	60個月	50個月	46個月

安裝方式

  ■ 管道式電磁流量計

     □ 一體型外形結構圖

    □ 分體型外形結構圖

     □ 管道式電磁流量計外形尺寸對照表

    □ 安裝注意事項

    1、安裝位置

● 管路必須完全充滿液體。 保證管路始終充滿液體至關重要，否則流量顯示會受到影響，而且還會出現測量錯誤。管路結構的設計必須要保證測流管始終充滿流體。當流體有分流或含有固體顆粒沉淀物時，建議使用垂直安裝。但采用垂直安裝時，要遵循流體從下到上的走向，以保證管路充滿流體。

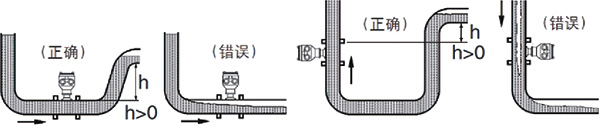

安裝位置

    ● 避免氣泡。 如果有氣泡進入流量管，流量顯示會受到影響，而且還會出現測量錯誤。 當流體中含有氣泡時，管路設計時必須防止氣泡積累在測流管中。如果在測流管附近存在閥門，盡量將管布置在閥門上游，可避免壓力減小產生氣泡。

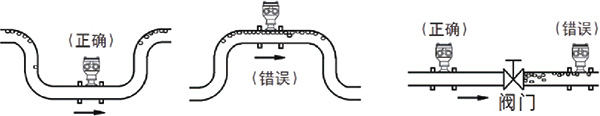

避免空氣氣泡

    2、安裝方向

    如果電極與地面垂直，聚集在頂部的氣泡或沉積在底部的沉淀物會導致測量結果出錯。 請將分體型流量管的接線盒以及一體型的轉換器安裝在 管道系統的頂部，防止有水進入。

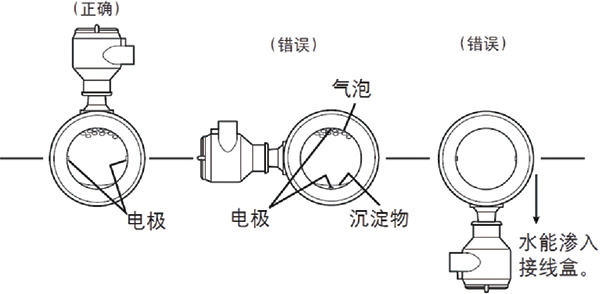

安裝方向

    3、對直管段要求

    ● 在流量管附近區域不要安裝任何可能會干擾磁場、感應信號電壓和干擾測流管流場分布的東西。一般情況下，需要保證上游5D和下游3D的直管段。如有彎頭，閥門等擾流件，則所需直管段長度應更大。

    ● 強烈建議在下游端安裝閥門，這樣可以避免在測流管內發生流量波動，并且可以避免測量從空管狀態開始計數

入口段 阻流件類型	安裝條件		入口段 阻流件類型	安裝條件
	入口段	出口段		入口段	出口段
通常情況			90°彎頭
縮徑管			擴徑管
閥門全開			各種閥

   ● 保持穩定的流體電導率

    避免將流量計安裝在流體電導率不均勻的位置。如果在電磁流量計上游端附近注入化學物質，可能會影響流量顯示。為避免這種情況，建議將化學物質的注入改在流量計的下游端。如果必須從上游端注入，請使用足夠長的直管段（大約50D）以保證流體與化學物質充分混合均勻。

    ■ 插入式電磁流量計

    □ 帶球閥外形結構圖

    □ 無球閥外形結構圖

產品選型
